何为无线接收信号强度（RSSI）？别急，本文带你探个究竟

1、何为RSSI？

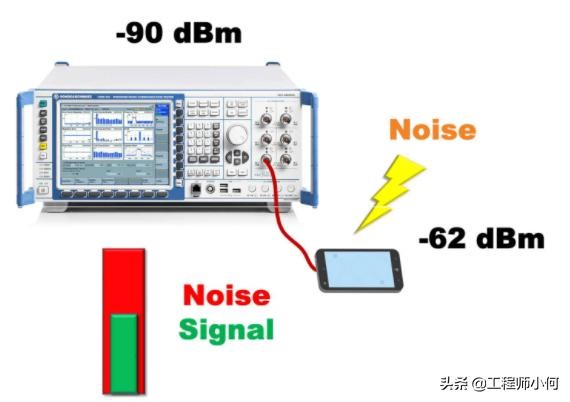

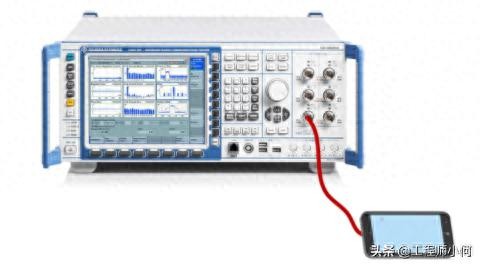

RSSI的英文意思为（Received Signal Strength Indication），是接收信号的强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度。在移动通信方面来看就是当仪器传送一个讯号给手机时, 手机要马上回报, 收到的讯号为多少dBm。

所以在手机校准中, 也会针对RSSI来做校准, 这样手机才能真正正确判断, 目前仪器打出来的讯号的值为多少。

2、为啥RSSI如此重要?

因为接收机便是根据RSSI来调整增益水平的。

消费者在使用手机时，因为手机处于移动状态，导致与基地台间的路径损耗一直在变动，即手机所接收的讯号强弱不一。也就是LNA的输入讯号强度，会有很大范围的变动。以WCDMA的cell power为例，其范围为-19dBm~-117dBm，将近100dBm的变化范围，而由下式 :

可知当LNA的输入讯号不固定时，若Gain为单一固定值，则输出讯号也会不固定。很可能当输入讯号过大时(例如-19dBm)，后端电路饱和，线性度下降。或输入讯号过小时(例如-117 dBm)，后端电路SNR下降，NF上升。

所以若输入讯号过小时(例如-117dBm)，其Gain要开到最大，才有足够的SNR，讯号才能成功解调。若输入讯号过大时(例如-19dBm)，其Gain要开到最小，才不会造成后端电路饱和。

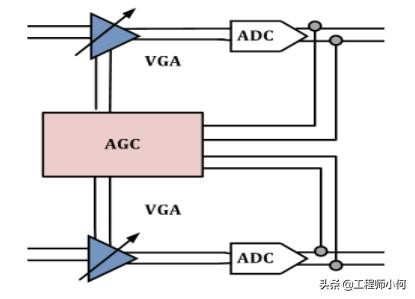

接收机的Gain要随着输入讯号大小动态调整，才能同时兼具整体电路的SNR与线性度。因此要有AGC ( Automatic gain control )的机制，透过ADC (Analog Digital Converter) 转换成数字讯号。AGC是一回授机制，因此会将ADC的输出讯号，回授到AGC，由AGC判断何谓适中的Gain，然后再由VGA (Variable Gain Amplifier)，将Gain调整至适中的值并输出，

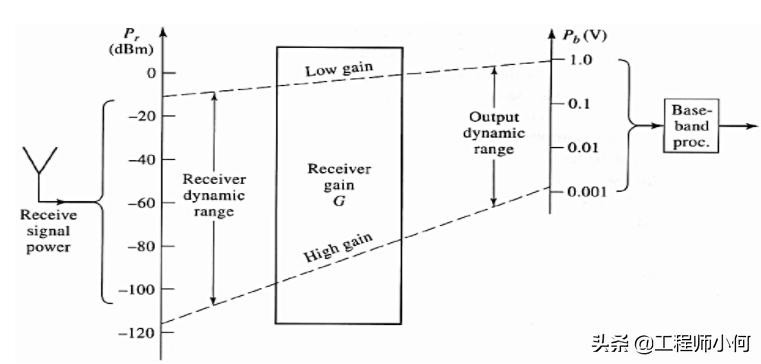

因为后端电路的动态范围很小，所以有了AGC机制，如此即便输入讯号的动态范围很大，也能使进入后端电路的动态范围，缩减在某个区间，

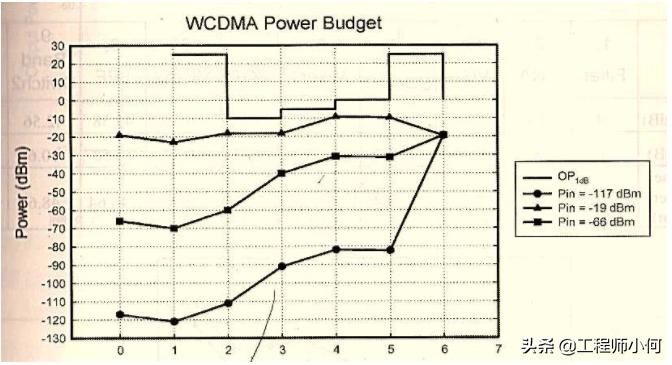

这样的话，不管输入讯号是-117dBm，还是-19dBm，最后输出的功率皆为-20dBm，既足以推动后端电路，又不至于使后端电路饱和。并且确保每一级子电路，其输出讯号都小于OP1dB，才不会有非线性失真。

因此我们由以上分析可知, 要有精确的RSSI, 接收器才能打开最适当的Gain Mode, 以维持接收讯号的质量。

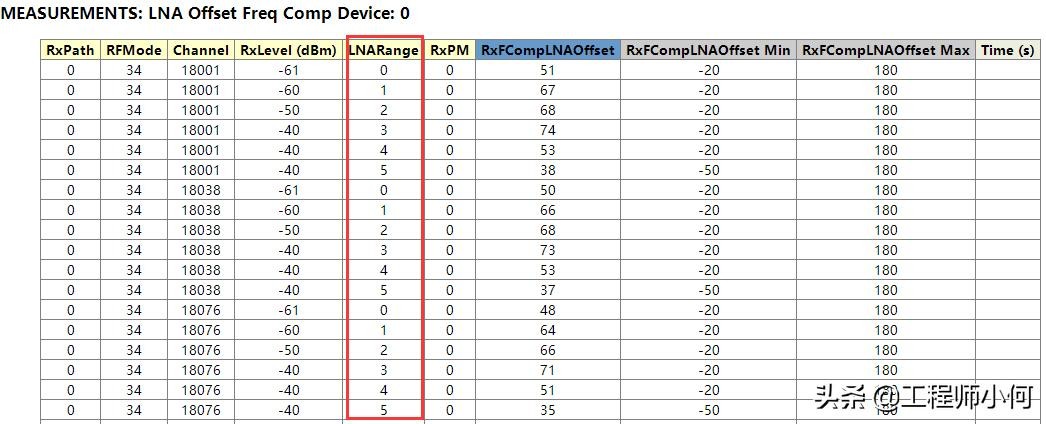

以高通的MDM芯片为例, 其接收器内部的LNA, 一共有7个Gain Mode。

所以校准时, 将RxLevel (dBm)分三个等级：

-60~-61dBm为Gain Mode : 0~1

-50 dBm为Gain Mode : 2

-40 dBm为Gain Mode : 3~5

而每个Gain Mode, 都会有AGC Offset值, 用来将Gain Mode调整至最适合的状态。

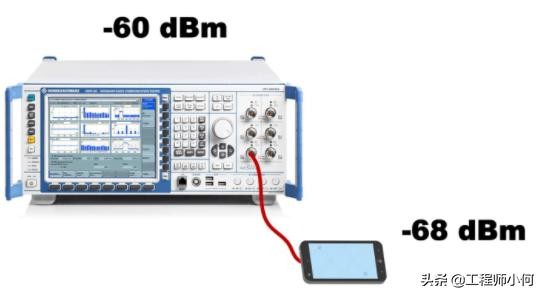

如果RSSI过小, 简单讲就是通路上Loss太大, 例如仪器打出-60dBm的讯号，手机回报的RSSI却只有-68dBm。

一般而言, 误差范围是正负5, 亦即手机回报的RSSI, 最小也只能-65dBm, 这意味着通路上有3dBm的Loss, 使得RSSI无法合乎规范, 那就要检查, 从天线头到接收器, 哪边Loss过大, 可从接收器=>天线头的顺序, 一级一级查, 看Loss是出在哪一个组件, 抑或是出在哪一颗匹配组件。
